Kenwood/ Trio TS-510,TS-515, TS-520, TR-220, TR-7200 en VFO-30G, 9R-59DS geschiedenis en introductie in Nederland tot einde hybride tijdperk

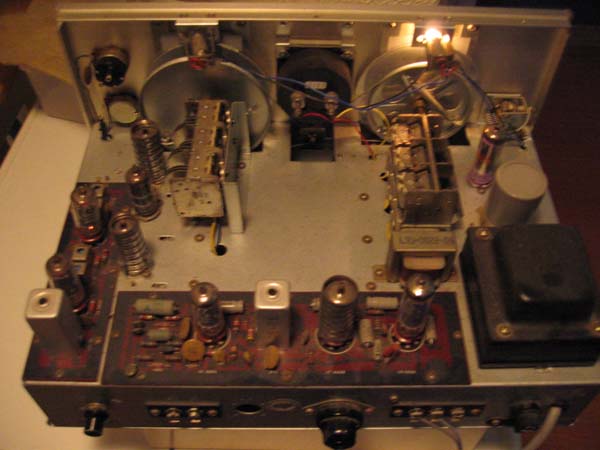

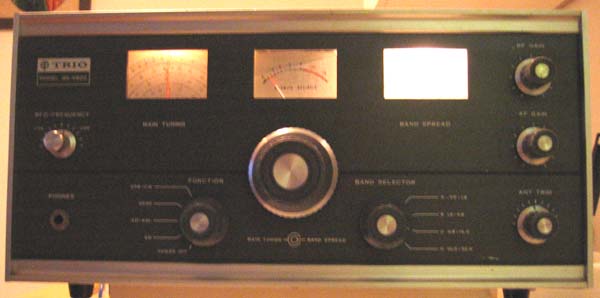

9R-59DS
Specificaties
| functie |
communicatie ontvanger |
| functies |
AM, AM ANL, CW & SSB |
| ontvangstbereik | 0,55 - 30 MHz verspreidt over 4 bereiken |
| Bouwjaar |
1968 |
| aansluitingen |
antenne,
luidspreker (4 en 8
ohm) koptelefoon |
| Waarde |
?? |
| buizen | 3x
6BA6/EF93, 2x 6BE6/EK90, 2x
6AQ8/ECC85, 6AQ5/EL90 |
TS510

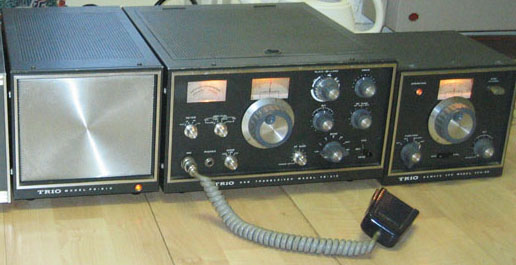

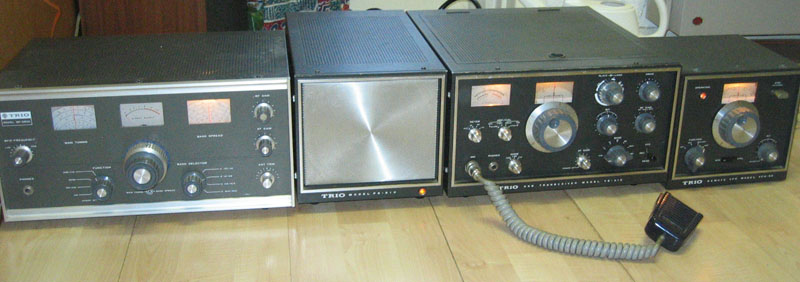

De complete lijn
ook mooi de 9R-59DS erbij

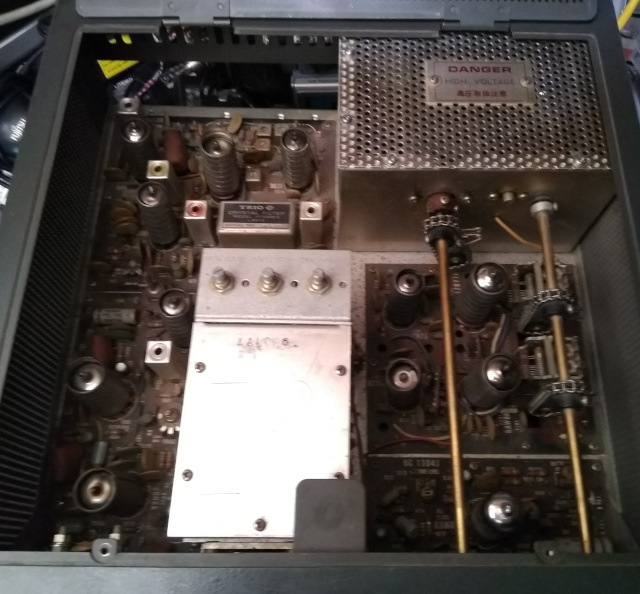

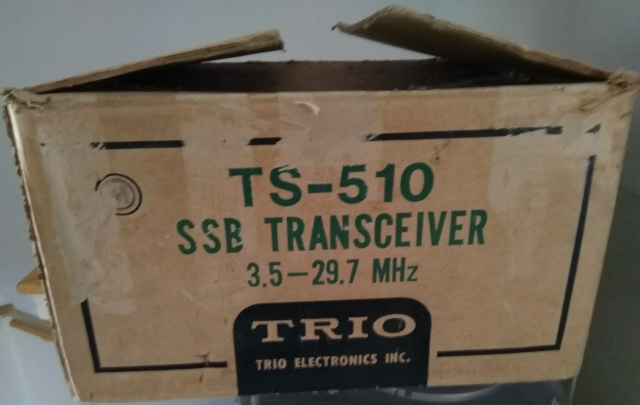

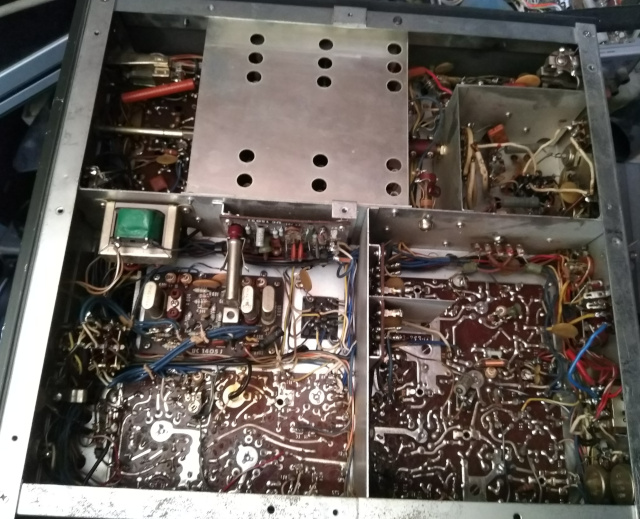

TS510
Specificaties
| functie |
HF SSB tranceiver |
| functies |
USB, LSB, CW |
| bereik | amateurbanden 10 - 80 m |
| Bouwjaar |
1968 |
| aansluitingen |
antenne, koptelefoon, receiver
antenne uit, VFO, remote voor eindversterker |
| Waarde |
|
| buizen | 6146B/S2001,
6AW8A, 12BY7A,
6CB6, 6BA6, 6GH8A totaal 14 2 FETs, 13 transistoren en 29 diodes |
| gewicht | 9,5 kg |
| vermogen | 100W SSB, CW |
| accesoires | PS-510 voeding/luidspreker VFO-5D |
Specificaties
| functie |
externe vfo |
| bereik | amateurbanden 10 - 80m |
| Bouwjaar |
1968 |
| aansluitingen |
connector vfo transceiver |
| halfgeleiders | 6 transistoren 6 diodes |
| Waarde |
|
| gewicht | 3,3kg |

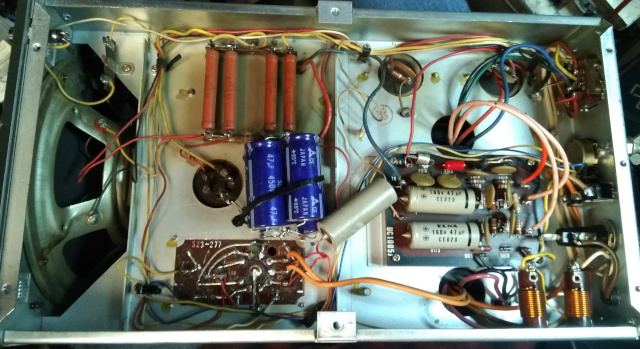

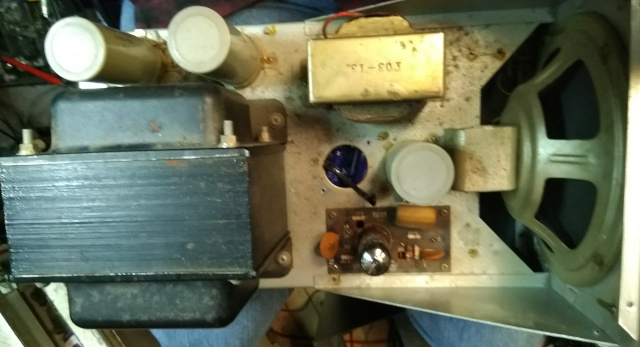

PS510
Specificaties
| functie |
voeding/luidspreker |
| Bouwjaar |
1968 |
| aansluitingen |
tranceiver voeding/luidspreker, netaansluiting |
| buizen |
6BM8 |
| gewicht | 15 kg |
| vermogen | 360Watt |

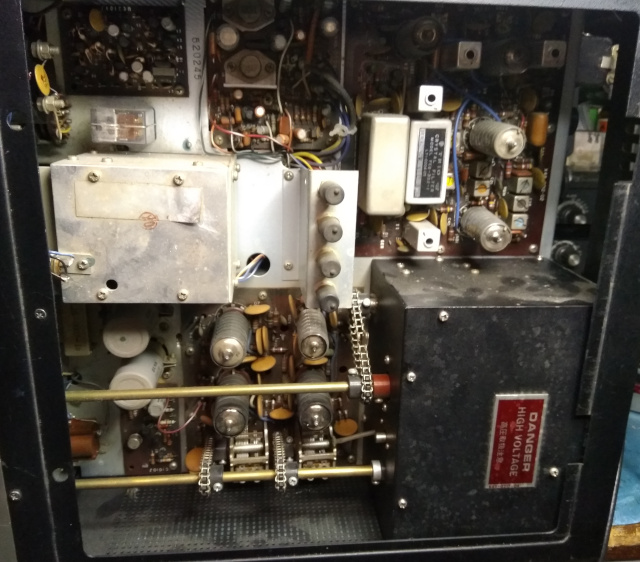

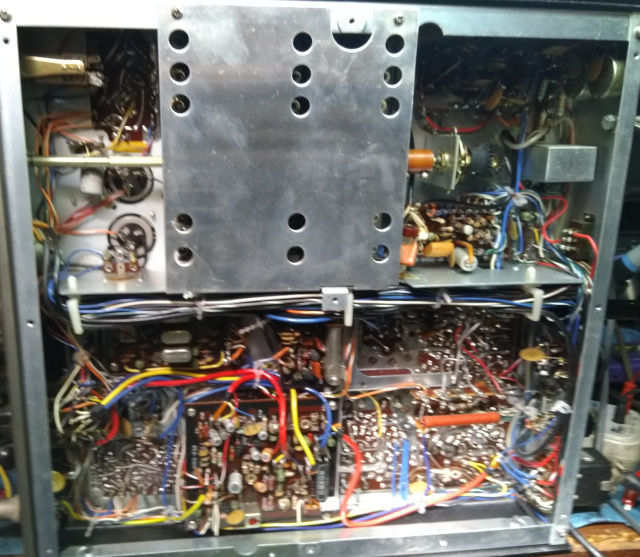

TS515
Specificaties
| functie |
HF SSB tranceiver |
| functies |
USB, LSB, CW |
| bereik | amateurbanden 10 - 80 m |
| Bouwjaar |
1972 |
| aansluitingen |
antenne, koptelefoon, receiver
antenne uit, VFO, remote voor eindversterker |
| Waarde |
|
| buizen | 2x 6146B/S2001,
6AW8A, 6BZ6, 12GN7A, 12BY7A,
2x 6CB6, 6BA6, 6GH8A totaal 10 buizen 4 FETs, 33 transistoren en 51 diodes |
| gewicht | 9,5 kg |
| vermogen | 100W SSB, CW |
| accesoires | PS-515 voeding/luidspreker VFO-5S |
Specificaties
| functie |
externe vfo |
| bereik | amateurbanden 10 - 80m |
| Bouwjaar |
1972 |
| aansluitingen |
connector vfo transceiver |
| halfgeleiders | 6 transistoren 6 diodes |
| Waarde |
|
| gewicht | 3,3kg |

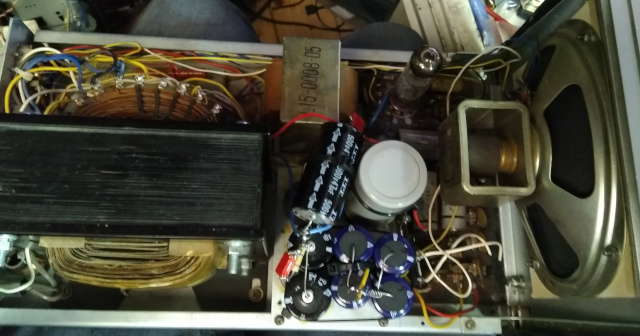

PS515
Specificaties
| functie |
voeding/luidspreker |
| Bouwjaar |
1972 |
| aansluitingen |
tranceiver voeding/luidspreker, netaansluiting |
| buizen |
6BM8 |
| gewicht | 15 kg |
| vermogen | 360Watt |

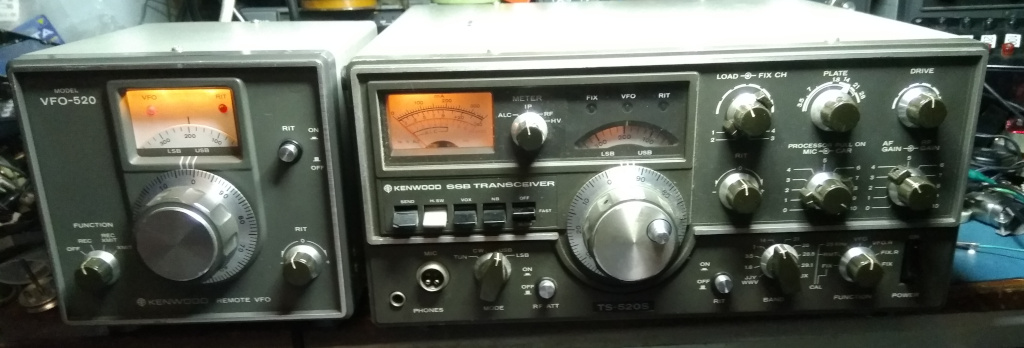

Kenwood TS-520S
Specificaties
| functie |
HF SSB tranceiver |
| functies |
USB, LSB, CW |
| bereik | amateurbanden 10 - 80 m |
| Bouwjaar |
1977 |
| Waarde |
|
| buizen | 2x 6146B/S2001, |
| vermogen | 100W SSB, CW |
| accesoires | MC-50, VFO-520, SP-520, DG-5, AT200, SM220, TV-502, TV506 |
VFO-520
Specificaties
| functie |
externe vfo |
| bereik | amateurbanden 10 - 80m |
| Bouwjaar |
1972 |
| aansluitingen |
connector vfo transceiver |

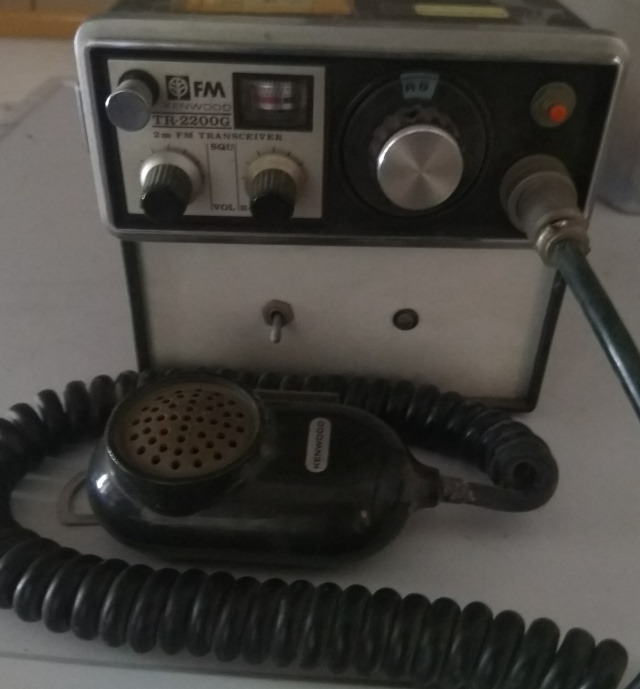

Kenwood TR2200G
Specificaties
| functie |
2m FM tranceiver |
| Bouwjaar |
1974 |
| afstemming |
kristallen 12 kanalen |
| gewicht | 1,6 kg |
| vermogen | 2 Watt |
| voeding | 9,6V - 15,8DC accu's of externe voeding 13,8V |
| gezocht | microfoon |

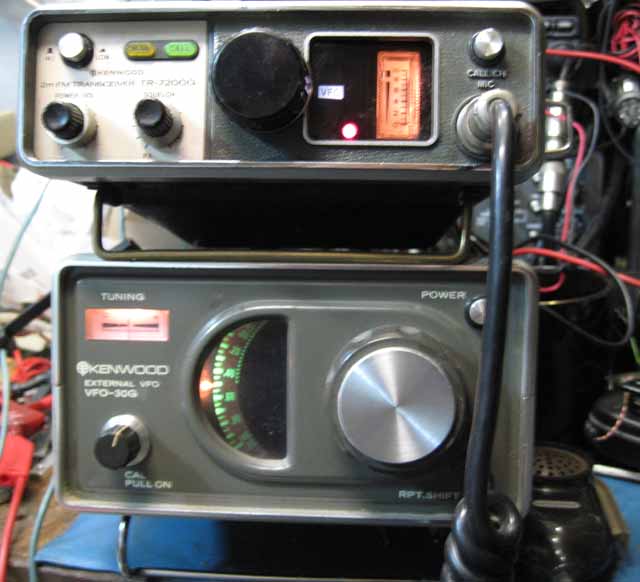

Kenwood TR7200G VFO-30G
Specificaties
| functie |
2m FM tranceiver |
| Bouwjaar |
1974 |
| afstemming |
kristallen of VFO |
| gewicht | 2,5 kg |
| vermogen | 10 Watt |
KT3300
Specificaties
| functie |
tuner |
| Bouwjaar |
1979 |
| fstemming |
FM stereo en middengolf |
