Reparatie tuner behorende bij SEM35 EM25 en SEM25

In het weekend van 25-27 september 2025 was er een bevrijdingsevenement / militairen dag te Lekkerkerk. Alles werkte goed. Alleen de tuner ging kapot. Bij zenden wisselde de SWR met een vast ritme. Bij 6m was de SWR hoger dan bij 10m. Dit klopt ook omdat de RC-292 antenne was ingesteld voor 10m en deze is dan ongeveer 50 ohm voor de 10m band.

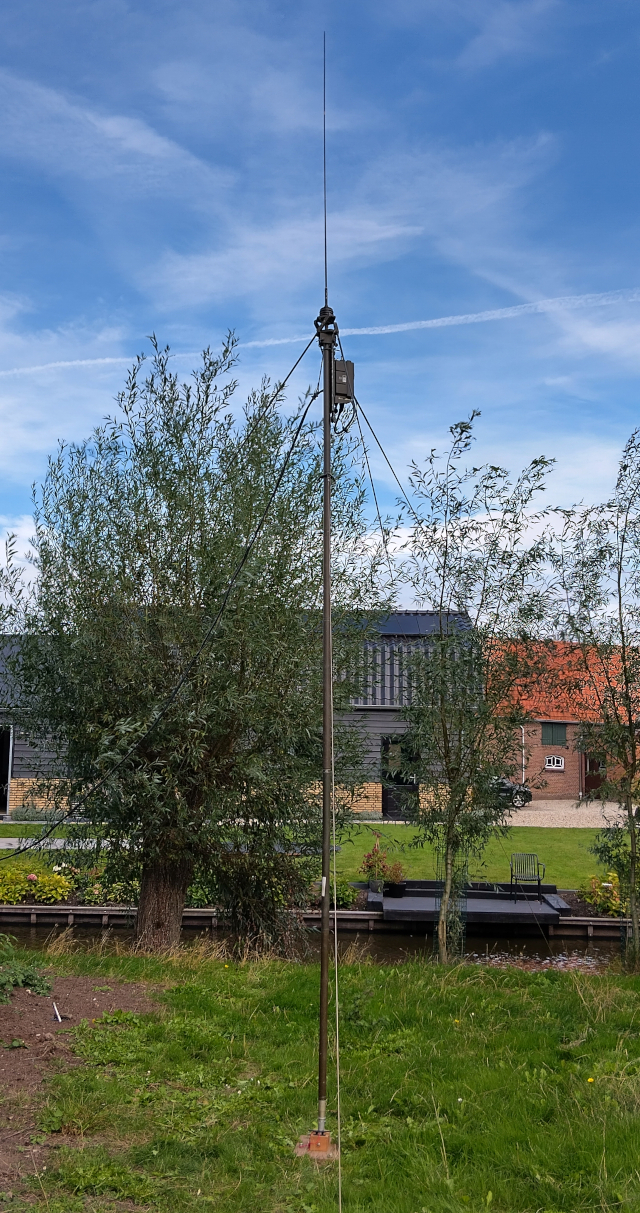

 antenne opstelling RC-292

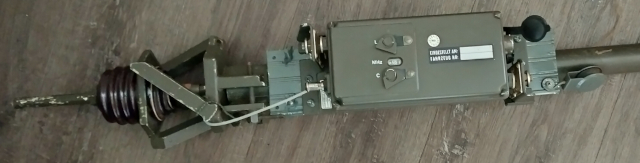

mastdeel met tuner en antennevoet MP-68

De tuner hing bovenin de mast. Dus even snel naar beneden halen vond ik geen optie. De SEM25 was afgesteld op 29,5MHz gedurende het weekend en met laag vermogen kon het geen kwaad.
Aangezien ik toch wilde weten wat er aan de hand was heb ik de tuner thuis na afloop van het evenement maar even opengemaakt. Ik heb liever dat het weer functioneert dan dat ik het kapot opberg.
De tuner is niet een gebruikelijke tuner. Maar is vast instelbaar per frequentie.
De tuner werd gebruikt in een basis opstelling met een vaste antenne vergelijkbaar met de RC-292 of in een voertuig.

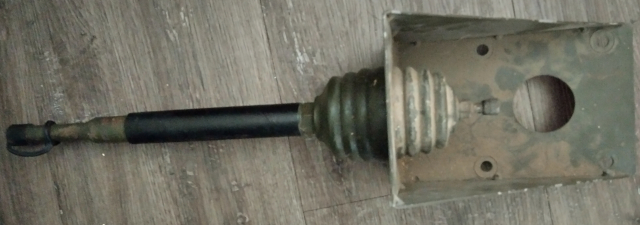

antennevoet + voertuig mounting
De “specialist” in het leger stelde de tuner in met behulp van de SWR meter en de instelsleutels. De gebruiker kon niets afstellen aan de tuner. De tuner loopt automatisch mee met de ingestelde frequentie

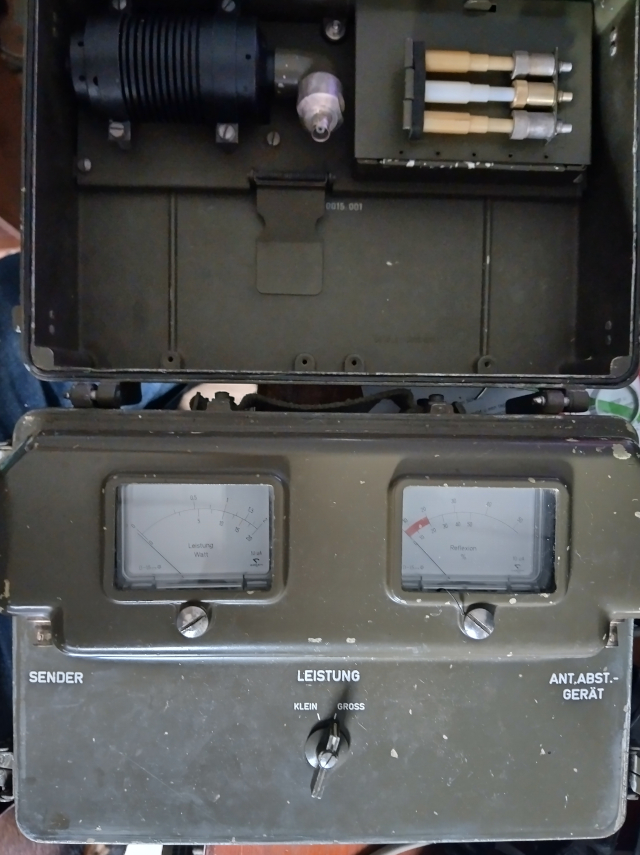

SWR meter

De tuner heeft een instelbare luchtcondensator voor het “verkorten” van de antenne. En een instelbare spoel voor het “verlengen” van de antenne.

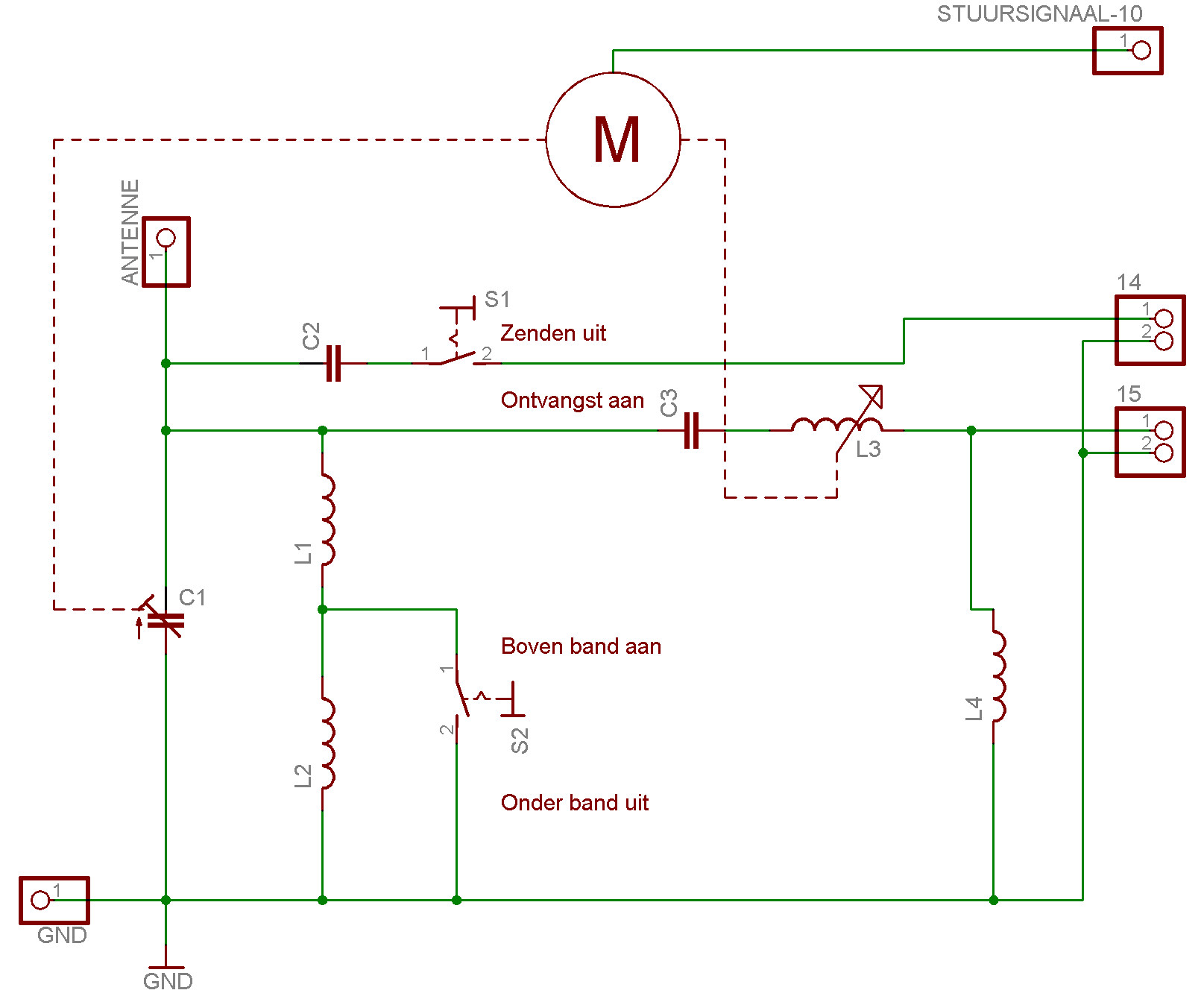

 vereenvoudigd schema tuner
De SEM35 / SEM25 en EM25 hebben parallel aan de VCO knop een potentiemeter. Deze wordt via de stuurkabel 10 aangesloten op de servo versterker in de tuner.

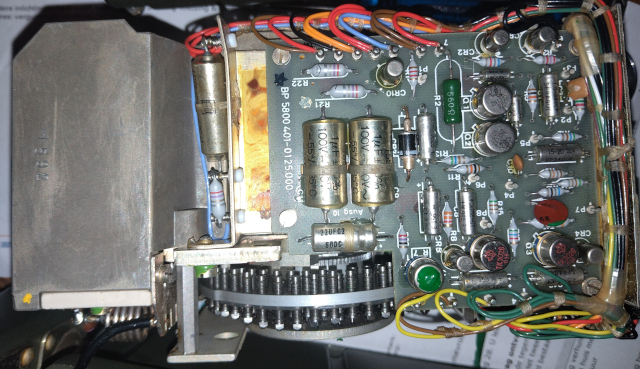

servoversterker

De tuner heeft een draaischijf met instelschroeven voor de frequentiebanden. De stand van de draaischijf is ook teruggekoppeld naar de servoversterker middels een identieke potentiometer. Al naar het verschil in weerstandswaarde zal de motor links of rechtsom draaien. De motor stopt als de weerstandswaarden identiek zijn.

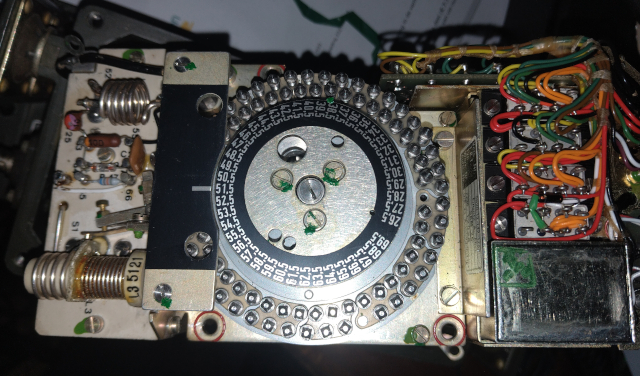

bovenaanzicht tuner

Voor het verdraaien van de schijf wordt de luchtcondensator en spoel naar onder getrokken met een tweede motor. De condensator en spoel gaan weer naar boven als de afstemschijf stopt met draaien.

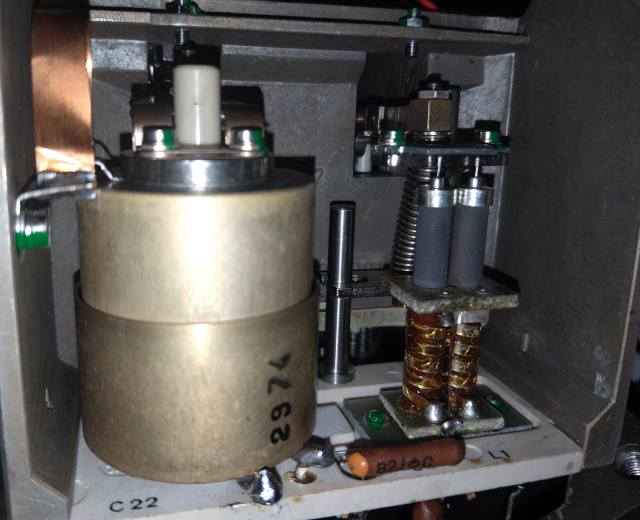

luchtcondensator en spoel

Op de hefmotor voor het omlaag en omhoog brengen van condensator en spoel zit een draaischakelaar zodat deze motor stopt in de gewenste stand. De motor draait maar één richting op.

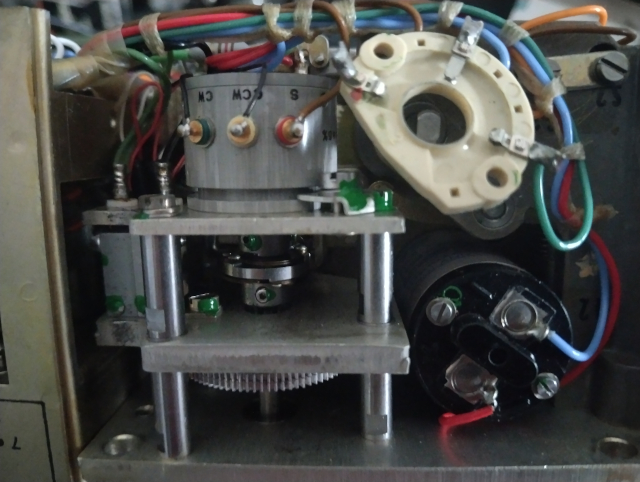

schakelaar hefmotor

Voor demontage van de tuner moet het deksel verwijdert worden.
Het binnenwerk zit vast met drie boutjes M4. Deze zijn gemarkeerd met een rode cirkel.
Voor het uitnemen van het binnenwerk moet de coax kabel, de stuurspanning van het relais en de verbinding naar de antenne uitgang 14 worden losgehaald.

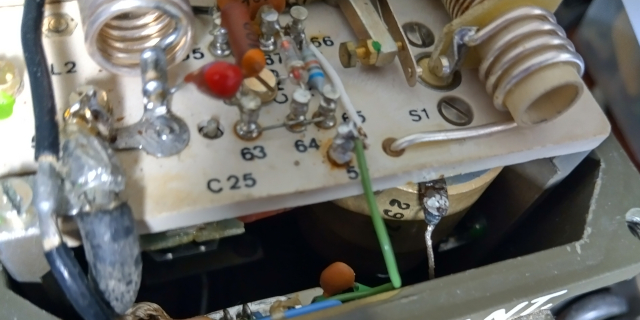

de aansluitingen

Het probleem was dat er geen mechanische verbinding meer was tussen de motor en de schakelaar. Alle kunststof nokjes waren afgebroken door veroudering.

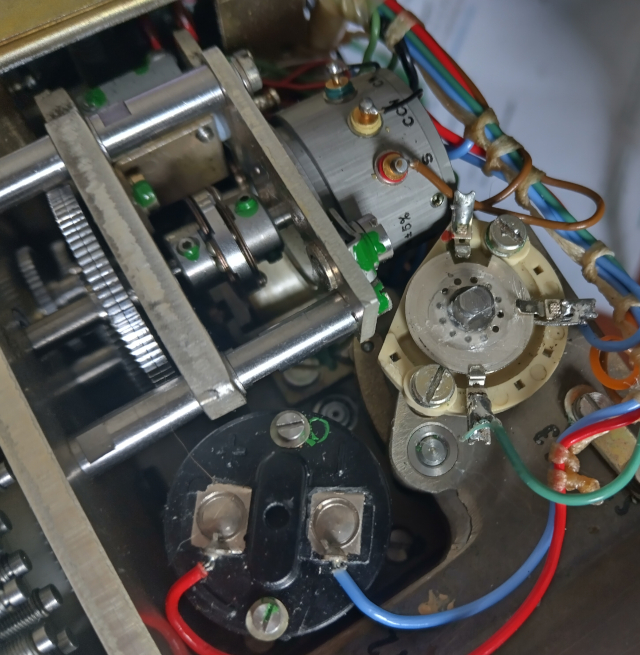

De defecte schakelaar

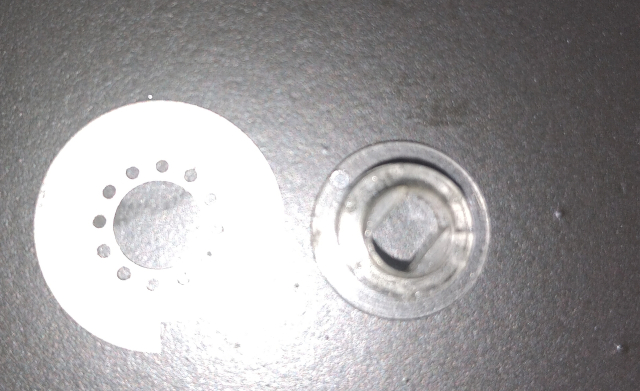

De losgelaten onderdeeltjes

De motor bleef draaien. En dit was ook te zien op de SWR meter.
Ik heb het metalen schijfje in de goede stand weer vastgelijmd aan het kunststof midden stukje. En nu werkt het weer.
De tuner heeft aan de bovenkant een klembus voor de antenne ingang en een M6 bout voor de massa.
Aan de onderkant bevindt zich aansluitkabel sturing (10) BNC aansluiting 14 voor de zendontvanger en 15 voor een losse ontvanger.

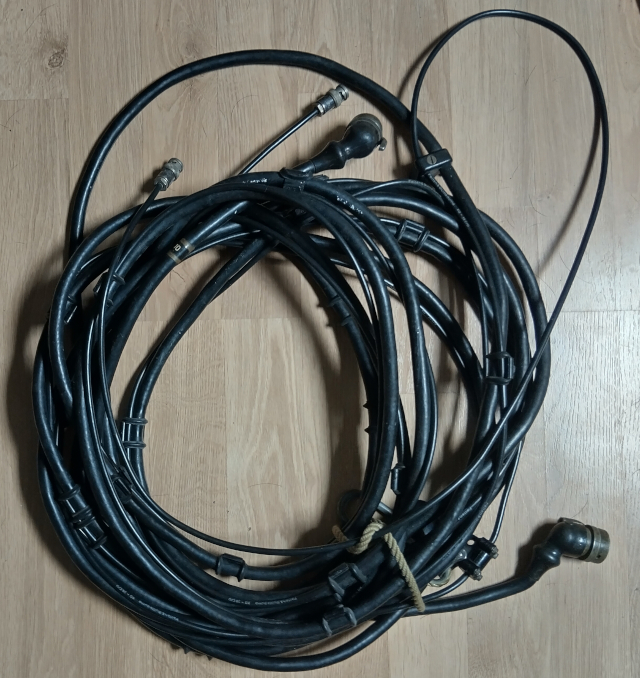

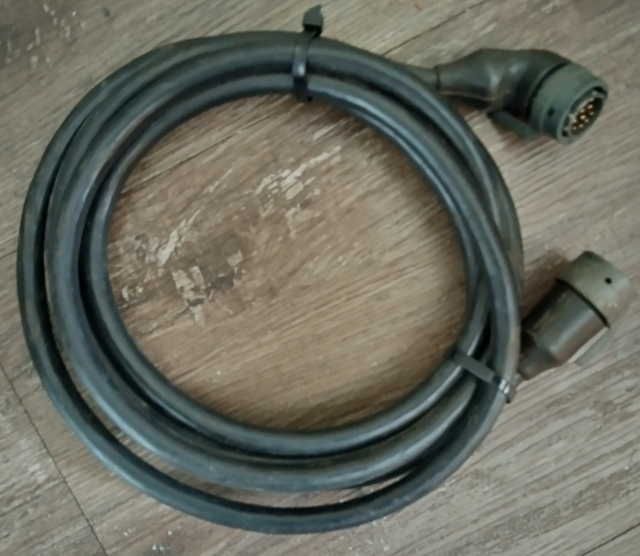

Stuurkabel en BNC coaxkabel voor basis gebruik


Stuurkabel voor voertuig gebruik

Antenneaansluiting 15 is verbonden met de antenne via een seriecondensator en een antennerelais.
Antenneaansluiting 15 wordt ontkoppeld tijdens het zenden.
Eventueel kan de tuner ook gebruikt worden bij andere zendontvangers. Let wel op het maximale vermogen. Het maximale uitgangsvermogen van de SEM25 is ongeveer 12Watt.

Pin	functie
A	massa
B	24V
C	n.c.
D	weerstandsbrug
E	Tuner actief
F	Activeer tuner (+24V)
G	n.c.
H	weerstandsbrug
J	n.c.
K	relais ontvangst
L	relais ontvangst
M	spanning RF

Pinout connector 10

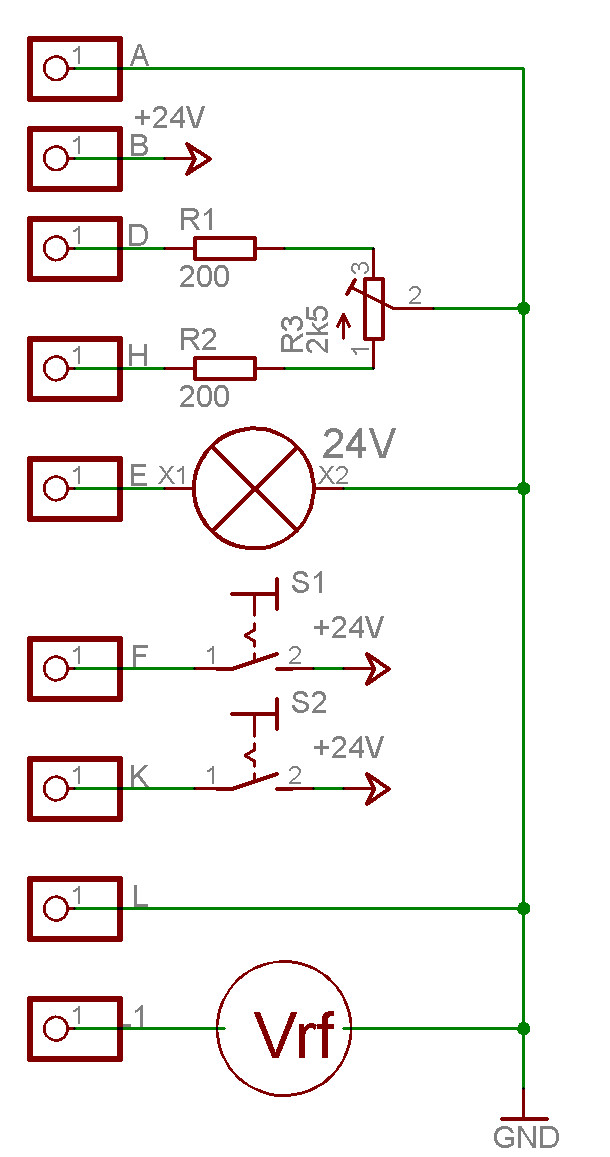

 schema testen tuner

Ik heb de tuner afgesteld  in eerste instantie met behulp van een SWR meter en de SEM35 voor 6m en 10m.
Daarna toen ik een VNA had gekocht heb ik de tuner hiermee afgesteld dit gaat een stuk sneller.
De SEM35 is een portable zend/ontvanger en niet voorzien van connector 10 voor de tuner.
Aan de rechter zijkant bevindt zich connector 22 deze bevat signalen voor o.a. de tuner, intercom en repeater functionaliteit. Deze wordt uitgesplitst in de voertuig montageplaat.
De SEM25 en ontvanger EM25 zijn bedoelt voor vaste montage en zijn wel standaard voorzien van connector 10.

De tuner werkt weer en staat weer klaar voor een volgende keer.
