Vervangen inhoud batterij BA-1239
De AN/GRC-9 RT77 bijgenaamd Angry-Nine is een leger zend/ontvanger in gebruik genomen begin 1950.
De GRC-9 is ontwikkeld voor het Amerikaans aan het eind van de jaren 40.
De GRC-9 is in geproduceerd in Amerika, Duitsland en Frankrijk. Er zijn GRC-9 met Duitse, Franse, Engelse opdruk. De zend/ontvanger werkt vanaf 2MHz tot 12 MHz.

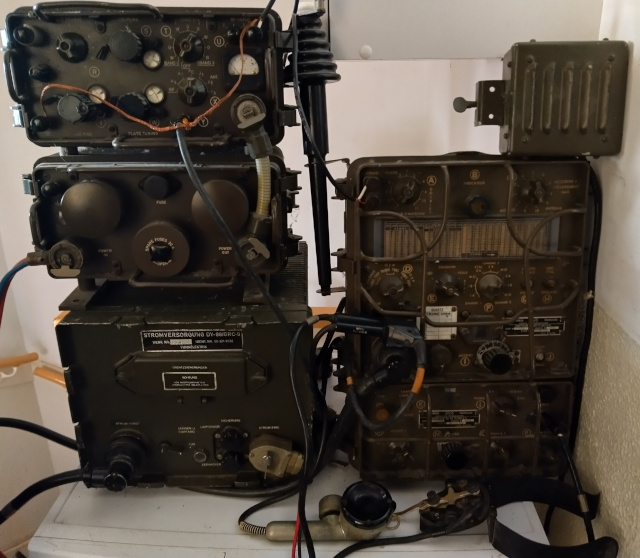

 GRC-9 met voeding DY88, eindtrap Hagenuk RA-1

De GRC-9 is in het Nederlandse leger gebruikt vanaf 1950 tot 1972. Bij de marine werd de GRC-9 langer gebruikt tot in de jaren 80.
De GRC-9 kon portable gebruikt worden met accu BA-48 voor de ontvanger en een fietsgenerator tijdens het zenden. In een voertuig met de voeding DY88.
Voor stationair gebruik was er ook een eindtrap voor meer vermogen LV-80 of Hagenuk RA-1.

De BA-48 accu leverde de gloeispanning 1,4V en hoogspanning 105V voor de ontvanger.
De ontvanger is dan ook ontworpen op een zo laag mogelijk stroomverbruik.
De GRC-9 wordt gebruikt op de 80m, 40m en 30m banden in AM en CW.
Als de ontvanger heel weinig audio geeft komt dit bijna altijd door de batterij BA-1293/U.
Door ouderdom van de batterij wordt de spanning minder. En verschuift de instelling van de eindbuis 3Q4 met als resultaat minder audio.

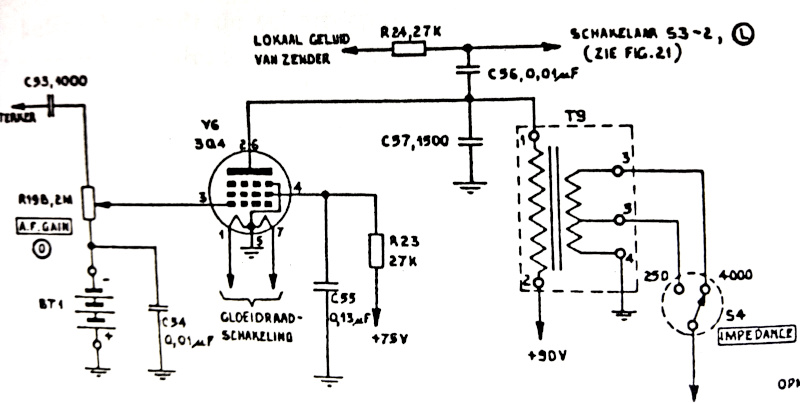

schema lf-eindversterker afkomstig uit handleiding AN-GRC-9 VTH11-156
De negatieve spanning op het rooster zorgt er voor dat er een lagere anodestroom loopt door 3Q4.
Als de batterij verwijdert wordt heeft dit geen negatieve gevolgen voor de geluidssterkte maar er loopt wel een hogere anodestroom. Het is dan ook beter om de batterij BA-1293/U te voorzien van een nieuwe inhoud.

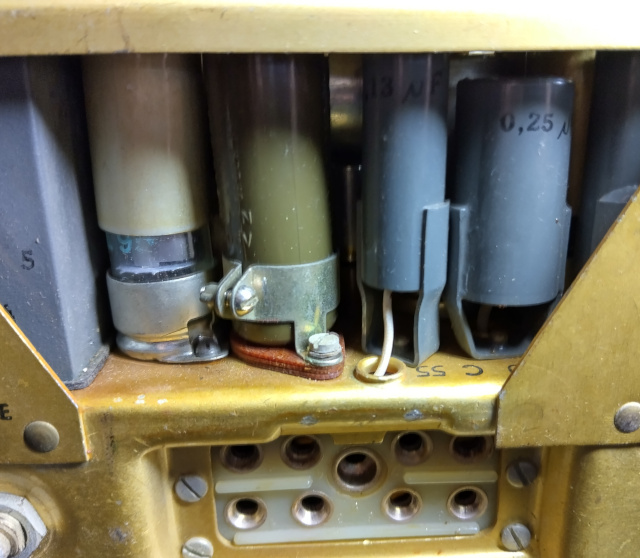

Achterzijde ontvanger GRC-9 batterij is zichtbaar tussen eindbuis en condensator C55

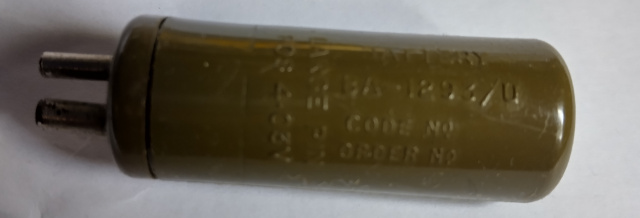

De batterij BA-1293/U

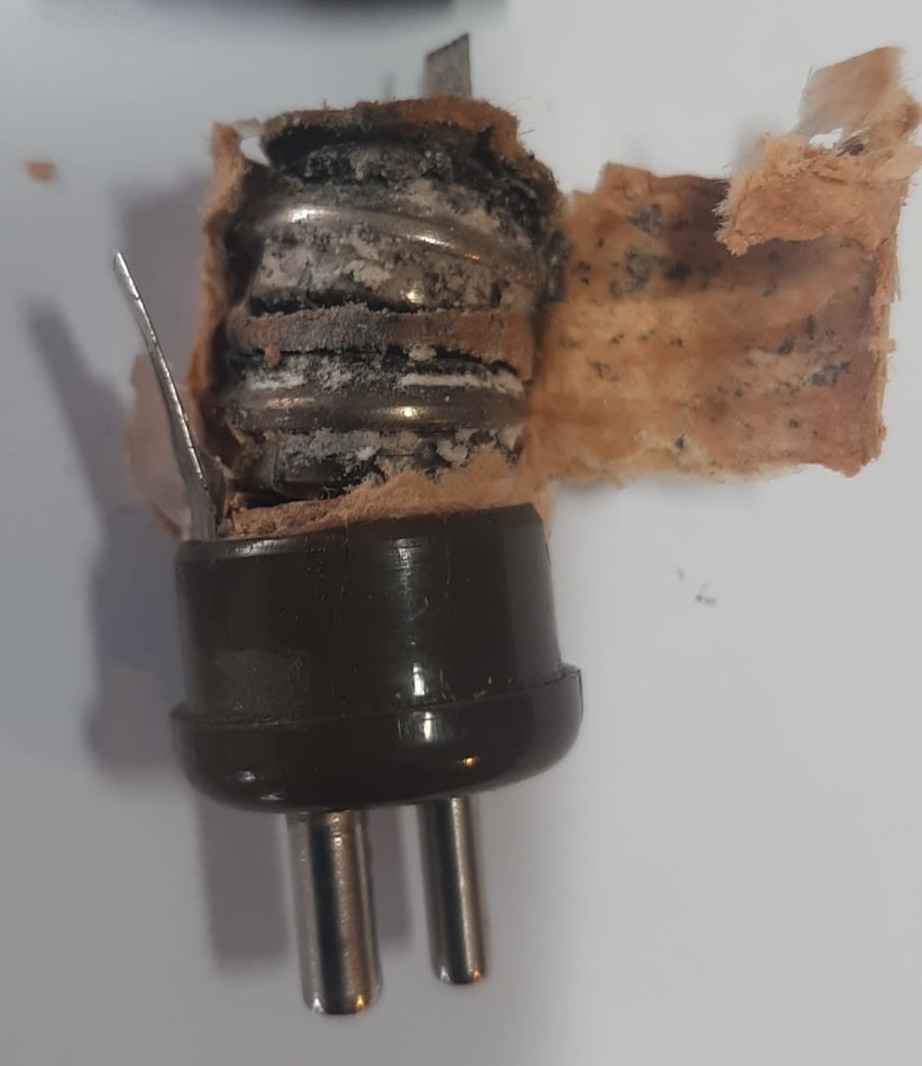

De oude inhoud BA-1293/U

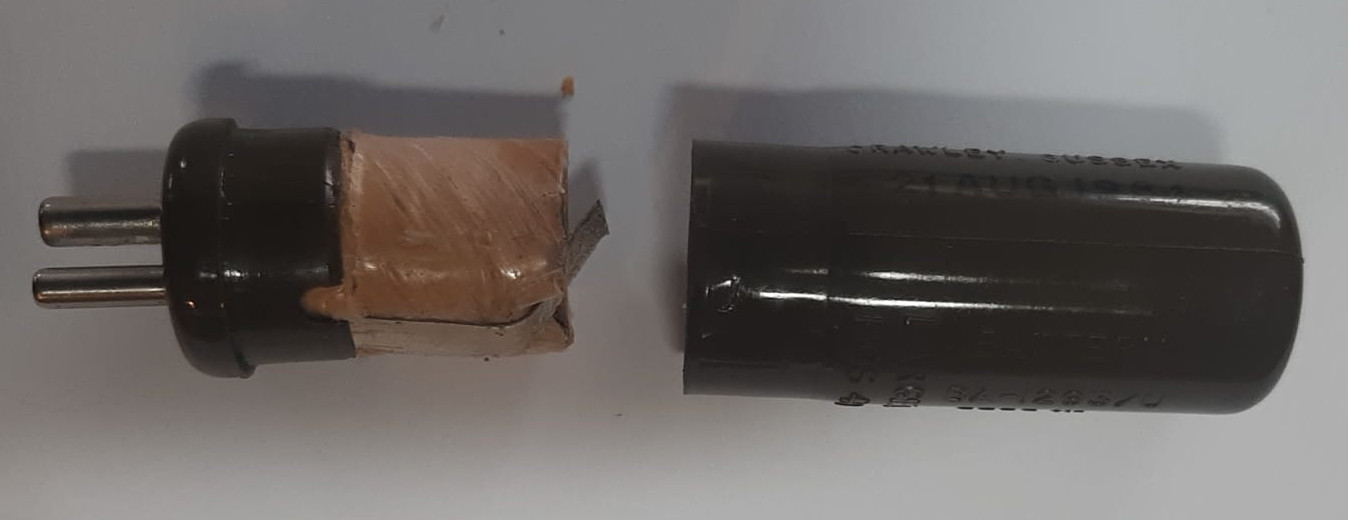

Haal de oude inhoud er uit en laat eerst beide aansluit lippen zitten.
Het dikke pootje is de plus en de dunne poot is de min.
De nieuwe batterijen worden de V625U of LR9 er passen er precies drie in.
De BA-1293/U is 4,5V
Soldeer aan de dikke poot een stukje kabel en voorzie die kabel aan het uiteinde van een veertje uit een batterijhouder. Isoleer de dikke en dunne poot met bijvoorbeeld een stukje papier en verbuig de lip aan de dunne poot naar beneden.

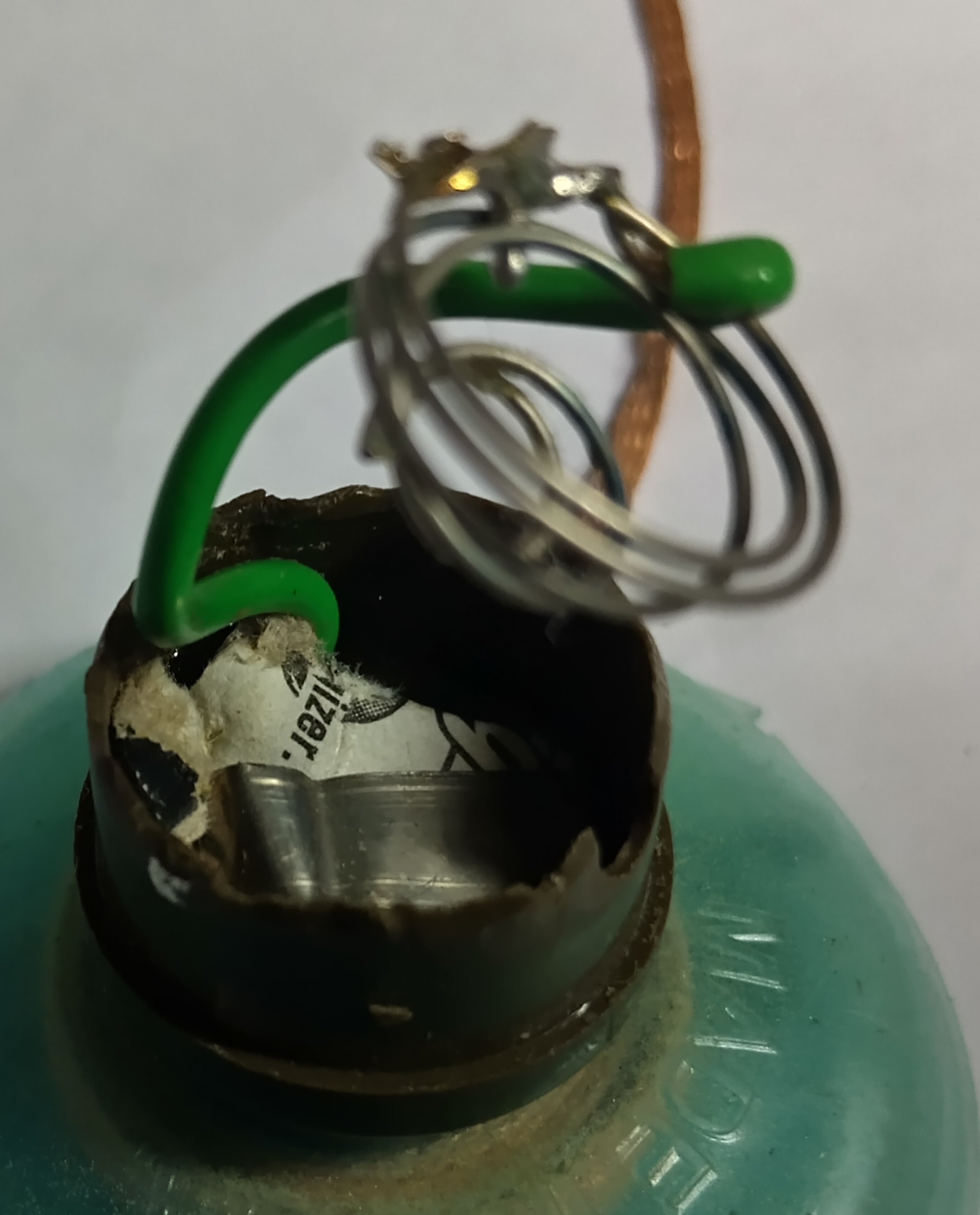

Eindresultaat batterijhouder

Er is nu een houder voor de drie V625U batterijen.

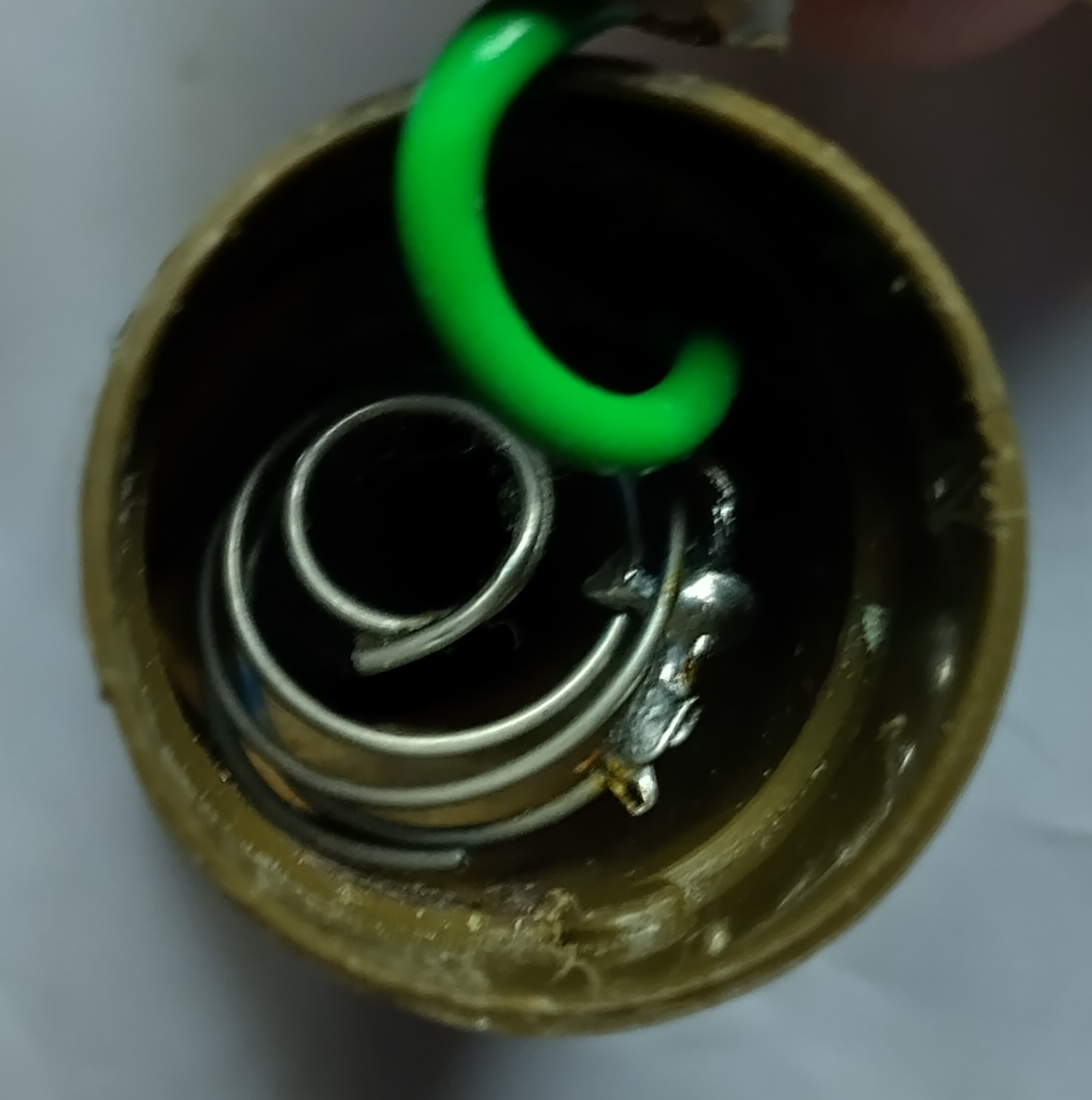

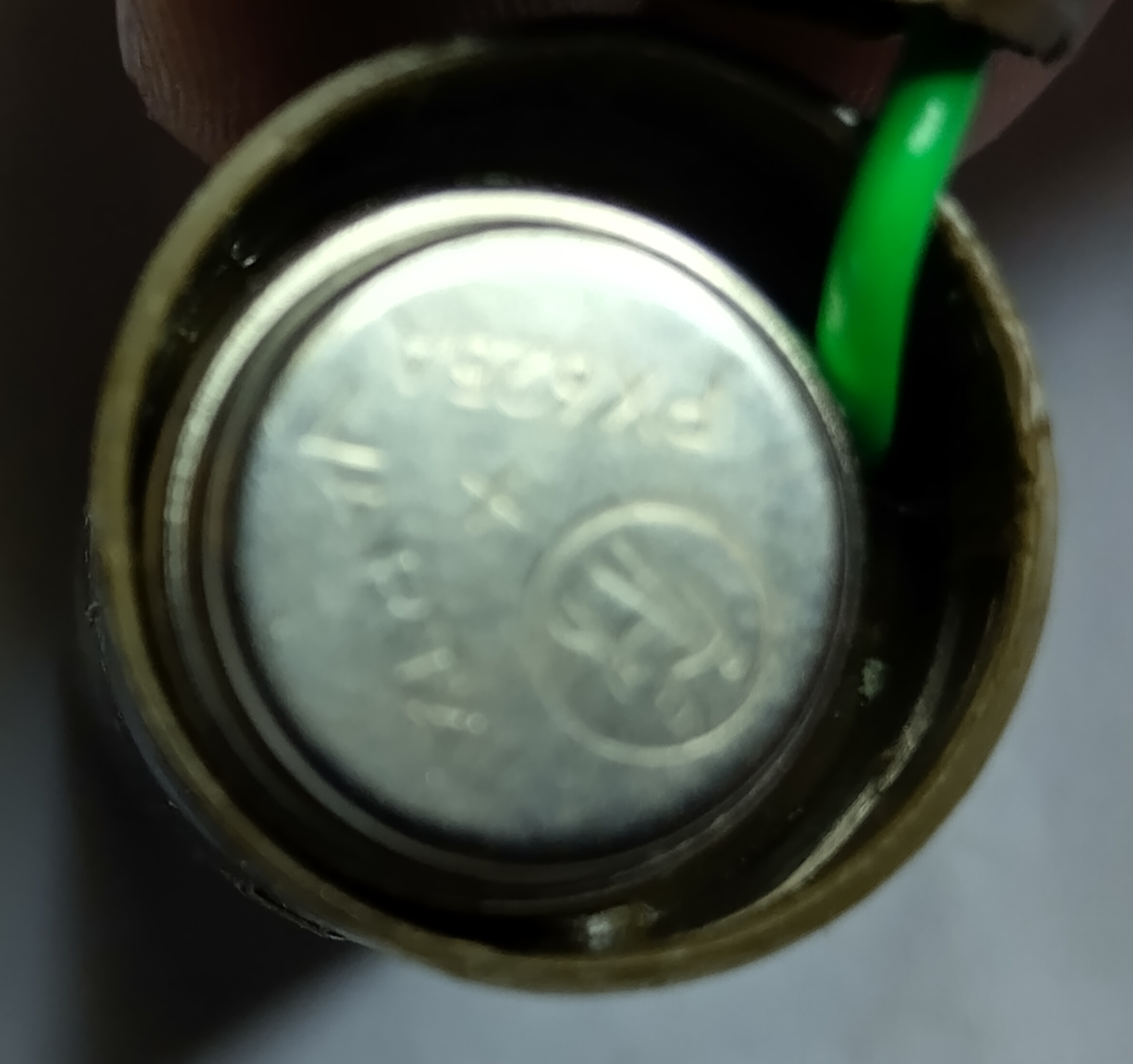

 Achterkant batterij BA-1293 en De drie batterijen in achterkant
De veer is de plus
De batterij gaat ongeveer 10 jaar mee want de stroom naar het rooster is heel laag. Verwijder voor de zekerheid wel de batterij als de GRC-9 lange tijd niet wordt gebruikt.
