Meetapparatuur
meter
meter
Specificaties
| gelijkspanningmeting |
0
- 6 V of 0-120V |
| weerstandneting |
uitleg
staat in het frans
volgens mij kan het 0 - 25 ohm meten of 0 - 50.000 ohm, extra
spanningsbron nodig |
| meet
stroom |
|
| bouwjaar |
1926 |
| herkomst |
Frans |
| werking |
draaispoelmeter
is goed |

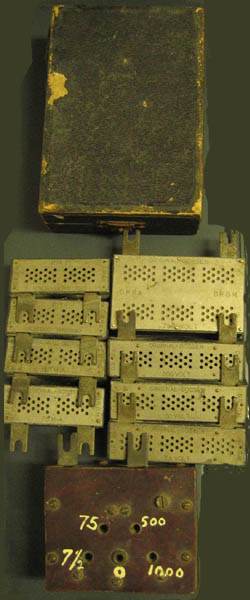

Specificaties
| gelijkspanningmeting |
0
- 7,5 V; 0 - 50V; 0-200V;
0-750V |
| weerstandneting |
5
ohm - 50 Mohm met een
hulpspanning |
| gelijksroommeting |
0-
75mA, 0-150mA, 0- 1 A,
0 - 10A |
| wisselspanning |
met een speciale voorzet
(zelfbouw) 0 - 750V |
| bouwjaar |
1930 |
| herkomst |
|
| werking |
draaispoelmeter is goed |

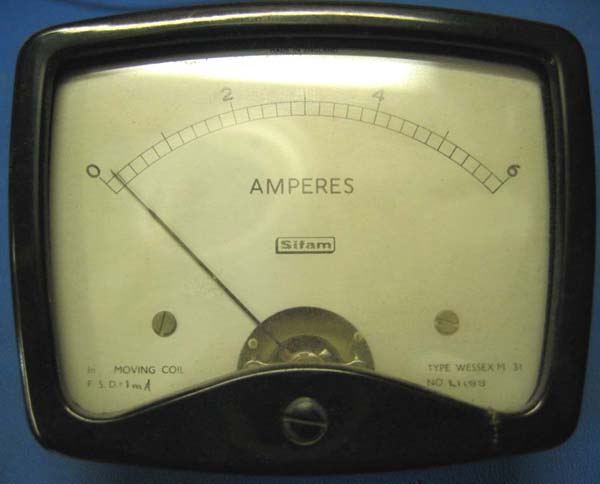

Specificaties
| gelijkstroommeting |
0 - 6 A |
| toestand |
in
nieuwstaat nooit gebruikt dus |
| bouwjaar |
60-er
jaren |
Philips GM2889
Voorzijde
Achterzijde
Binnenzijde
onderzijde
Specificaties
Voorzijde
Achterzijde
Binnenzijde
onderzijde
Specificaties
| functie | FM/AM
generator |
| verlichting |
4
x 8008N |
| buisbezetting |
3
x EC81, 2x ECC81, EB91, PY82 |
| halfgeleiders |
OA70 |
| uitgang |
HF
spanningen van 5 - 225 MHz
FM, AM en FM + AM |
| bouwjaar |
19 |
| Oscillator |
hoogdoscillator
5 - 225 MHz,
ijkoscillator 15 - 30 MHz, kristaloscillator en een 400 Hz Oscillator |
| gewicht |
ongeveer
17 kg |
| afmetingen |
hxbxd
330 mm x 440 mm x 240 mm |
Philips GM4144 'Philoscoop
II'
Specificaties

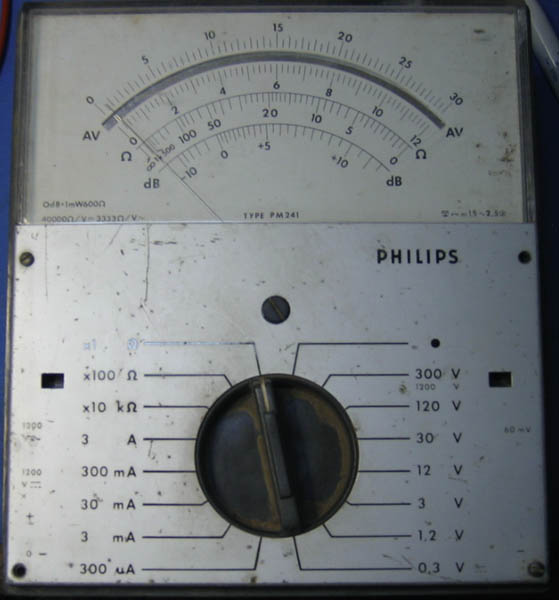

Philips PM241
Specificaties
Philips PM2403
Specificaties
Tech TE-22
Specificaties
Zelfbouw griddipper
De schaal met nummerting van de spoelen
Bovenzijde buis AG495
De spoelen voor een ander bereik aansluiting zit links
Specificaties
| functie | Is
geschikt voor het meten of
vergelijken van weerstanden 1 - 10Mohm. Capaciteit 10 pF - 10uF,
vergelijken van zelfinducties, het bepalen van de geleidbaarheid van
vloeistoffen, het bepalen van de verlieshoek van b.v. electrolitische
condensatoren, het controleren van de isolatieweerstand van b.v.
condensatoren |
| buisbezetting |
EZ40,
EF40, EM34 |
| ingang |
R
en C. Cr, externe spanningsbron |
| bouwjaar |
195 |
Specificaties
| functie | Is
geschikt voor het meten
gelijkspanning, wisselspanning, wisselstroom, gelijkstroom en weerstand |
| voeding |
1
x 9V en 1 x 1,5V batterij |
| bouwjaar |
197? |

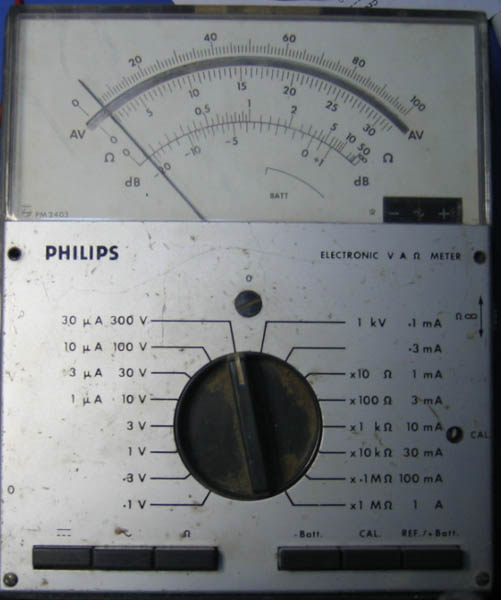

Philips PM2403
Specificaties
| functie | Is
geschikt voor het meten
gelijkspanning, wisselspanning, wisselstroom, gelijkstroom en weerstand |
| voeding |
2
x 9V en 1 x 1,5V batterij |
| bouwjaar |
197? |
Tech TE-22
Specificaties
| functie | Audio
generator sinus 20 Hz -
200 KHz, blokgolf 60 Hz - 30 KHz |
| buisbezetting |
6X4,
6AQ8 en 6BM8 |
| intgang |
output
5V max bij Rl 10M, 7V max
bij Rl 1M |
| bouwjaar |
196 |
Zelfbouw griddipper
De schaal met nummerting van de spoelen
Bovenzijde buis AG495
De spoelen voor een ander bereik aansluiting zit links
Specificaties
Universal oscilloscope C1-5
| functie | griddipper |
| buisbezetting |
AG495 |
| intgang |
|
| bouwjaar |
50'er
jaren |
| schema | schema |

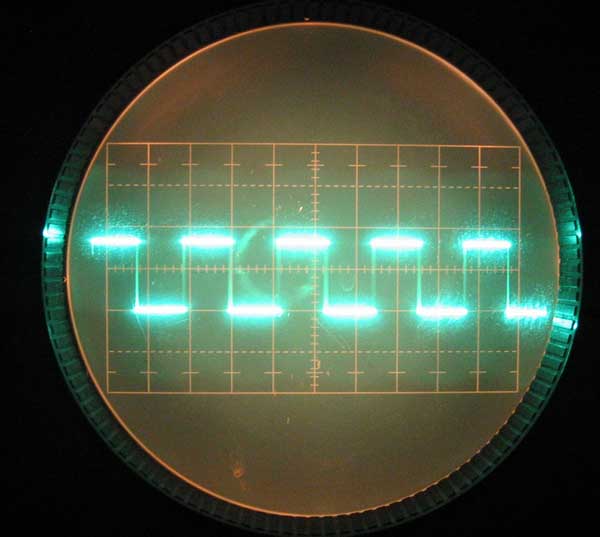

Universal oscilloscope C1-5

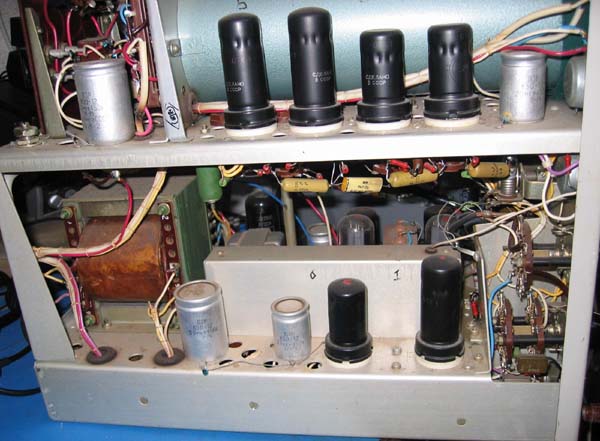

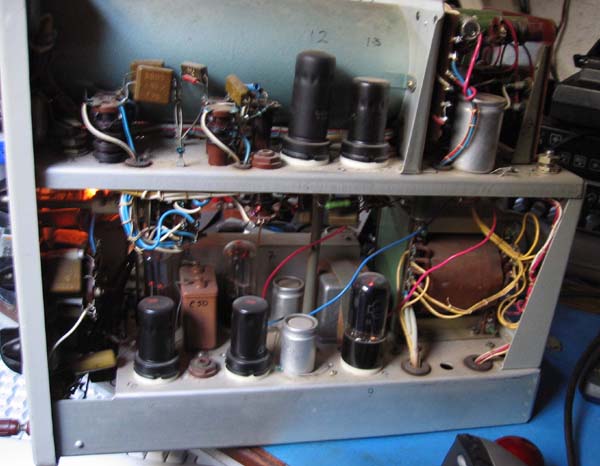

Voorzijde
binnenzijde
Binnenzijde
Specificaties
| functie | 1
kanaals oscilloscoop |
| voeding |
netspanning |
| Frequentiebereik |
0,1
- 3000 us |
| bouwjaar |
1975 |
| geproduceerd | Rusland |
| buisbezetting | 13 stuks russische types |
Tektronix
547
Voorzijce
Specificaties
Voorzijce
Specificaties
| functie | 2 kanaals
oscilloscoop met
plugin 1A1 |
| voeding |
netspanning |
| Frequentiebereik |
0
- 50MHz met huidige plugin 1A1 |
| bouwjaar |
1964 |
| geproduceerd | The Netherlands |
| buisbezetting | 6DJ8,
12AU6, 8426, 6AU6, 6197,
OG3, 12AX7, 6CW5, 6BY8, 6080 6AU5, 12AU7, 5642, 12AT7 |
