TW electronics was een Brits bedrijf opgericht door Tom Withers G3GHE (silent key) in 1958.
Het bedrijf bevond zich eerst in een houten schuur in Herfordshire Groot-Brittanië.
Al snel werd het bedrijf groter en verhuisde het naar Suffolk.
Het bedrijf ontwierp en produceerde antenne's, transvertors, zenders, ontvangers, zend-ontvangers, morse sleuteles en keyers en VFO's voor de zendamateur.En dan met name voor de 2m, 4m, 160m en 70cm.
Het ontwerpen en produceren van de producten voor de zendamateur duurde tot eind jaren 60. In 1968 kwamen de Japanse producten van Trio (Kenwood) Yaesu (Summerkamp) en later ook I-Com op de markt. Deze waren dusdanig geprijsd en goed dat TW electronics hier niet kon tegen concurreren. Tot 2000 heeft TW electronics zich bezig gehouden met de assemblage van diverse electronica voor bedrijven. Mike G4BLH heeft een website gemaakt waaar heel veel te vinden is over het merk TW electronics http://www.twradio.uk
TW electronics adverteerde met name in het Britse blad van de RSGB. De voornaamste markt was Groot-Brittanië. Voor zover dit te achterhalen is zijn de producten van TW electronics nooit verkocht in Nederland.
Ik ben in het bezit van "tw communicator" 2m en de voeding welke ik weer in werkende staat heb gebracht. Ik had er twee beide in niet werkende toestand. De één wat verder heen als de ander. Ik vond het zonde om er één op te offeren voor de onderdelen dus ik heb ze allebei weer werkend gemaakt.
Één houd ik zelf en de ander staat te koop.
Het eerste product was de TW2 2m kristal AM/CW zender. Dit ontwerp is ook gebruikt in de tw communicator.


TW Communicator 2m en de voeding

Begin jaren 60 kwam de communicator op de markt.

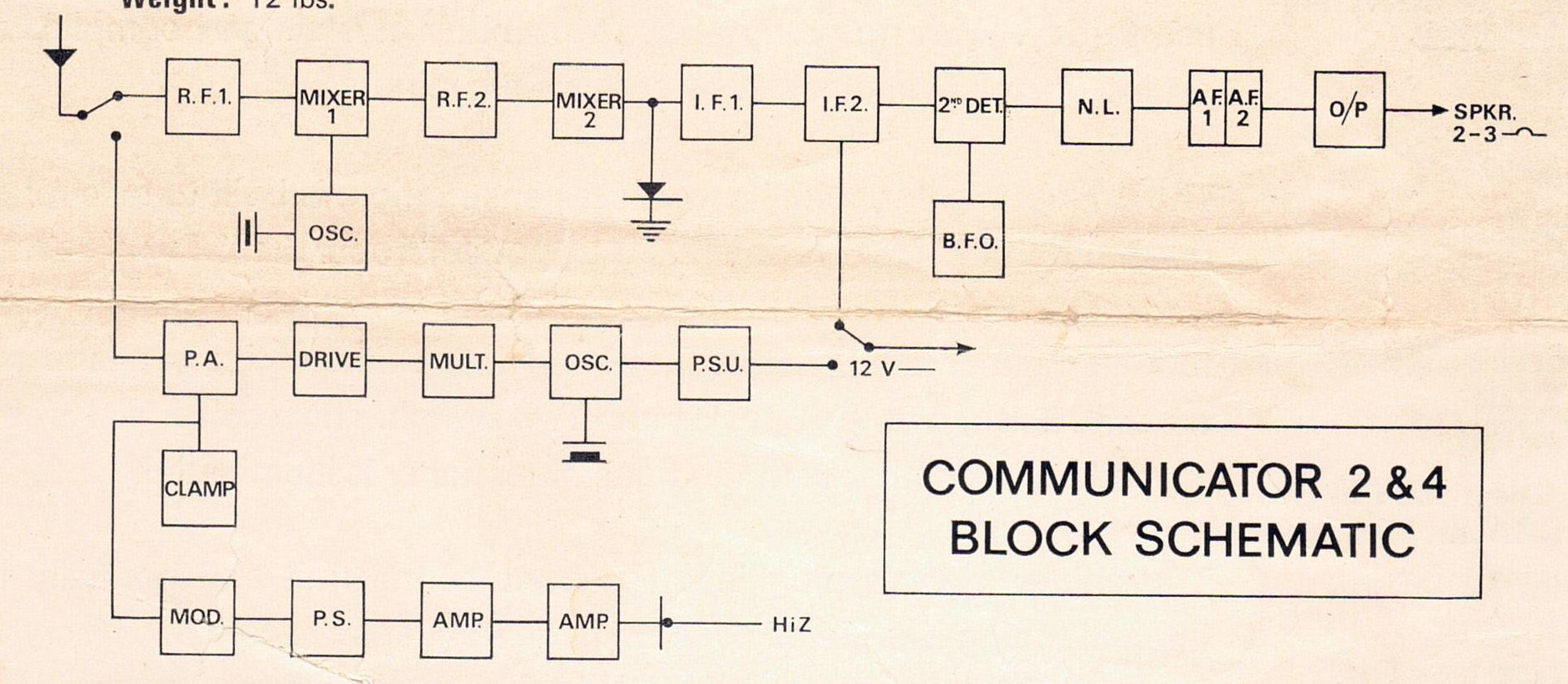

De TW communicator is een 2m AM/CW zend/ontvanger voor de 2m band. De zend/ontvanger is geschikt voor mobiel gebruik. De voedingsspanning is 12V. En naar Brits gebruik heeft het een positief chassis of te wel plus aan de massa.
Naast de 2m communicator waren er ook communicators voor 4m en 160m.
Er waren toen heel weinig zend/ontvangers voor de 2m band. Men gebruikte meestal frequentieconvertors welke werden aangesloten op 10m zender en ontvanger.
De aansluiting voor de morse sleutel zit aan de voorzijde. De antenne aansluiting aan de achterkant is een 75 ohm Belling-Lee connector. De connector voor de kristal microfoon bevind zich ook aan de achterzijde. Dit is ook een Belling-Lee connector.
De 4 polige plug aan de achterkant is de voedingsconnector. Hier zit ook de luidspreker en de PTT schakelaar op aangesloten.
Voor stationair gebruik is er een 12V netvoeding met luidspreker en PTT schakelaar.
Het zendgedeelte is kristal gestuurd, er wordt een 6MHz FT23 kristal gebruikt. De zender gebruikt de derde overtoon frequentie 18MHz. Waarna deze wordt veracht voudigd.
Het zendgedeelte is opgebouwd met buizen. De ontvanger is volledig getransistorriseerd en heeft een VFO.
Tijdens ontvangst kan men de gloeispanning uitschakelen voor stroombesparing tijdens mobiel gebruik.
De hoogspanning 250V wordt gemaakt met een getransistoriseerde omvormer bestaande uit 2 x OC28. De spanning wordt hoger gemaakt met een ringkerntrafo en vervolgens gelijkgericht met 4 diodes. Deze diodes willen weleens slechter worden. Let wel op dat de hoogspanning hoger wordt  als deze vervangen worden door 1N4007. Verlaag dan de spanning met een serieweerstand.



De kristalmiccrofoon wordt versterkt door een EF86 gevolgd door een helft ECC83. De andere helft van de ECC83 wordt gebruikt als fasedraaier voor de balanseindtrap bestaande uit 2 stuks EL84 die in Push-Pull de modulatietrafo aanstuurt.
De kristaloscillator is opgebouwd met een ECF80 Daarna wordt het RF signaal verachtvoudigd met een ECF80 en ECF82. De CW sleutel zit aangesloten tussen de kathode en de massa van de ECF82. De RF eindtrap QQVO-3-10 geeft een vermogen tussen de 10 en de 12Watt.
De ontvanger 144-146 MHz is volledig getransistoriseerd. Het rf signaal wordt eerst naar beneden gemengd met de OC170 (4-6 MHz) daarna wordt dit RF signaal naar 470 kHz gemixt met een instelbare osicillator van 4,47 MHz - 6,67 MHz.
Een Görler module demoduleert het AM signaal. Het LF signaal wordt vervolgens versterkt met een Eagle LF- versterker.
De BFO oscillator is opgebouwd met een OC45 voor de ontvangst van CW/SSB signaal. Dit BFO signaal wordt capacitief gekoppeld in de MF module van Görler.
De germanium transistoren willen weleens interne kortsluiting hebben. Een aantal transistoren waren defect en zijn vervangen.
De bijbehorende voeding is simpel, transformator, bruggelijkrichter en een flinke condensator voor de afvlakking. In de voeding zit ook de schakelaar voor het schakelen tussen zenden en ontvangen.

Aan de rechterkant bevindt zich het zendgedeelte met modulatie transformator. Aan de linkerzijde de geschakelde voeding voor de 250V hoogspanning
En het ontvangstgedeelte


De onderkant van de communicator


De 12V voeding
